| उत्पत्ति के प्लेस: | लिशुई, झेजियांग |
|---|---|
| ब्रांड नाम: | VERVO |
| प्रमाणन: | API/CE/ISO |
| मॉडल संख्या: | J41Y-300LB-DN50 |
| न्यूनतम आदेश मात्रा: | 1 |
| मूल्य: | Negotiable |
| पैकेजिंग विवरण: | प्लाईवुड मामले |
| प्रसव के समय: | 1 सप्ताह |
| भुगतान शर्तें: | एल / सी, टी / टी, वेस्टर्न यूनियन, डी / ए |
| आपूर्ति की क्षमता: | 40000pcs / माह |
| नाम: | जाली स्टील ग्लोब वाल्व | मीडिया: | ओली, गैस, पानी |
|---|---|---|---|
| मानक: | API602/BS5352/GOST/JIS/DIN/ISO | दबाव: | 150LB-800LB, 1500LB, 2500LB, |
| शक्ति: | मैनुअल, वायवीय, Solenoid, विद्युत सक्रिय | मीडिया का तापमान: | मध्यम तापमान, सामान्य तापमान, उच्च तापमान, -65 डिग्री फ़ारेनहाइट से 450 डिग्री फ़ारेनहाइट (-54 ℃ से |
| आकार: | 1/4 "-4", डीएन 8-डीएन 100 | मध्यम: | पानी, तेल, भाप, अम्ल, ऑक्सीजन |
| मीडिया का तापमान: | कम तापमान | ||
| हाई लाइट: | Dn50 औद्योगिक ग्लोब वाल्व राइजिंग स्टेम,निकला हुआ किनारा आरएफ बोल्ट बोनट ग्लोब वाल्व,औद्योगिक ग्लोब वाल्व राइजिंग स्टेम 300lb |
||

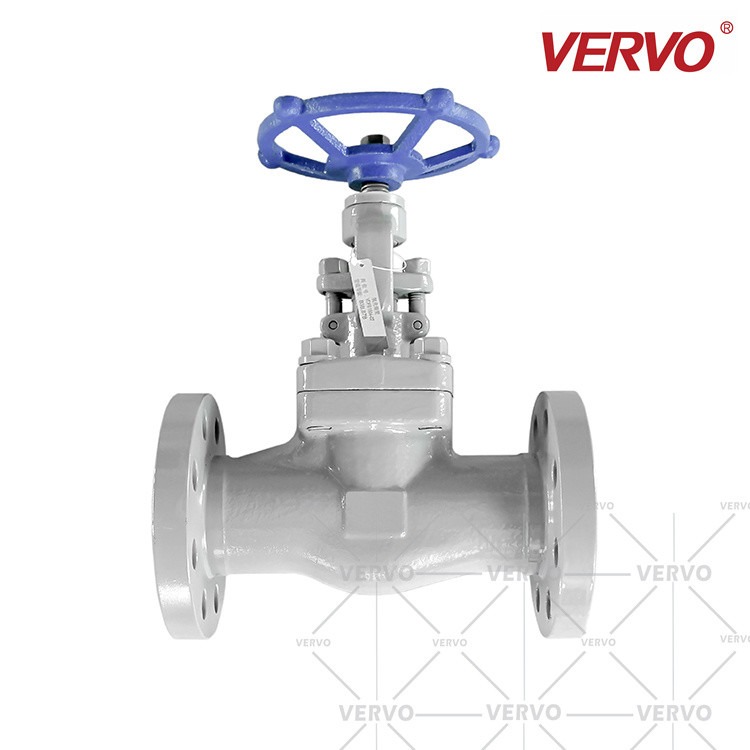

Dn50 राइजिंग स्टेम ग्लोब वाल्व A105N 2 इंच 300lb इंटीग्रल निकला हुआ किनारा Rf बोल्टेड बोनट ग्लोब वाल्व औद्योगिक वाल्व
वर्वो जाली ग्लोब वाल्व बढ़ते स्टेम और हैंड व्हील के साथ डिफ़ॉल्ट रूप से गैर-नवीकरणीय सीट प्रदान करता है।यह डिस्क के लिफ्ट को चलाने के लिए हैंड व्हील के साथ-साथ स्टेम को घुमाने और उठाने के माध्यम से पाइपलाइन के प्रवाह को अवरुद्ध करता है।डिस्क और बॉडी सीलिंग सतह के बीच कोई सापेक्ष घर्षण नहीं है।ग्लोब वाल्व में खोलने और बंद करने के लिए लंबी सेवा जीवन की विशेषता है, इसे छोटे आकार की पाइपलाइन के लिए शट-ऑफ वाल्व का उपयोग किया जा सकता है।
वर्वोजाली स्टील ग्लोब वाल्व कार्बन, स्टेनलेस स्टील, डुप्लेक्स स्टेनलेस स्टील, मिश्र धातु और अन्य विशेष सामग्री की एक विस्तृत श्रृंखला में सीधे पैटर्न, वाई-पैटर्न, बोल्ट बोनट और वेल्डेड बोनट डिजाइन में पेश किए जाते हैं।VERVO जाली स्टील ग्लोब वाल्व API 602 डिज़ाइन के अनुसार निर्मित होते हैं।
उत्पाद रेंज
आकार एनपीएस 1/2 से एनपीएस 4
कक्षा ८०० से कक्षा २५००
सामग्री
जाली (A105, A350 LF2, A182 F5, F11, F22, A182 F304 (L), F316 (L), F347, F321, F51), मिश्र धातु 20, मोनेल, इनकोनल, हास्टेलॉय में उपलब्ध है
डिज़ाइन विशेषताएँ
एसडब्ल्यू, एनपीटी, आरएफ, या बीडब्ल्यू
बाहरी पेंच और योक (OS&Y)
बोल्टेड बोनट, वेल्डेड बोनट या प्रेशर सील बोनट
डिजाइन मानक
एपीआई 602, एएसएमई बी16.34 . के अनुसार डिजाइन और निर्माण
ASME B16.11 (SW), ASME B1.20.1 (NPT), ASME B16.5 (RF, RTJ) के अनुसार कनेक्शन समाप्त करें
एपीआई 598 . के अनुसार परीक्षण और निरीक्षण
NACE MR-0175, NACE MR-0103, ISO 15848, API 624 के अनुसार भी उपलब्ध है
|
||||||||
| CL150 ~ CL600 | बोल्ट बोनट (बीबी), पोर्ट (आरपी), बाहरी पेंच और योक (ओएस एंड वाई), निकला हुआ किनारा (आरएफ / आरटीजे) को कम करें |
|||||||
| आकार (एनपीएस) |
आरपी | 1/2 | 3/4 | 1 | 1-1 / 4 | 1-1 / 2 | 2 | |
| आमने सामने | CL150 | ली (आरएफ) |
१०८ | 117 | १२७ | 140 | 165 | 203 |
| CL300 | १५२ | 178 | 203 | २१६ | 229 | २६७ | ||
| CL600 | 165 | 190 | २१६ | 229 | २४१ | २९२ | ||
| हैंडव्हील व्यास | वू | 100 | 100 | 125 | 160 | 160 | 180 | |
| कद | एच | 170 | १७२ | 207 | 228 | 270 | 320 | |
| फ्लो पोर्ट व्यास | डी | 10.5 | 13.5 | 17 | 22 | 28 | 34 | |
| वज़न (किलोग्राम) |
CL150 | बी बी | 4.1 | 4.8 | 7.1 | 10 | 12.7 | 21 |
| CL300 | 4.8 | 6.7 | 10 | 14.5 | १८.३ | 25.2 | ||
| CL600 | 5.4 | 7.4 | 1 1 | 16 | 19.2 | २८.८ | ||
|
||||||||
| CL900 ~ CL1500 | बोल्ट बोनट (बीबी), पोर्ट (आरपी), बाहरी पेंच और योक (ओएस एंड वाई), निकला हुआ किनारा (आरएफ / आरटीजे) को कम करें |
|||||||
| आकार (एनपीएस) |
आरपी | 1/2 | 3/4 | 1 | 1-1 / 4 | 1-1 / 2 | 2 | |
| आमने सामने | CL900 | एल (आरएफ) | २१६ | 229 | २५४ | 279 | 305 | 368 |
| CL1500 | ||||||||
| हैंडव्हील व्यास | वू | 100 | 100 | 125 | 160 | 160 | 180 | |
| कद | एच | 170 | १७२ | 207 | 228 | 270 | 320 | |
| फ्लो पोर्ट व्यास | डी | 10.5 | 13.5 | 17 | 22 | 28 | 34 | |
| वजन (किग्रा) | CL900 | बी बी | 10.1 | १३ | १८.३ | 26 | 32.8 | 54 |
| CL1500 | ||||||||
