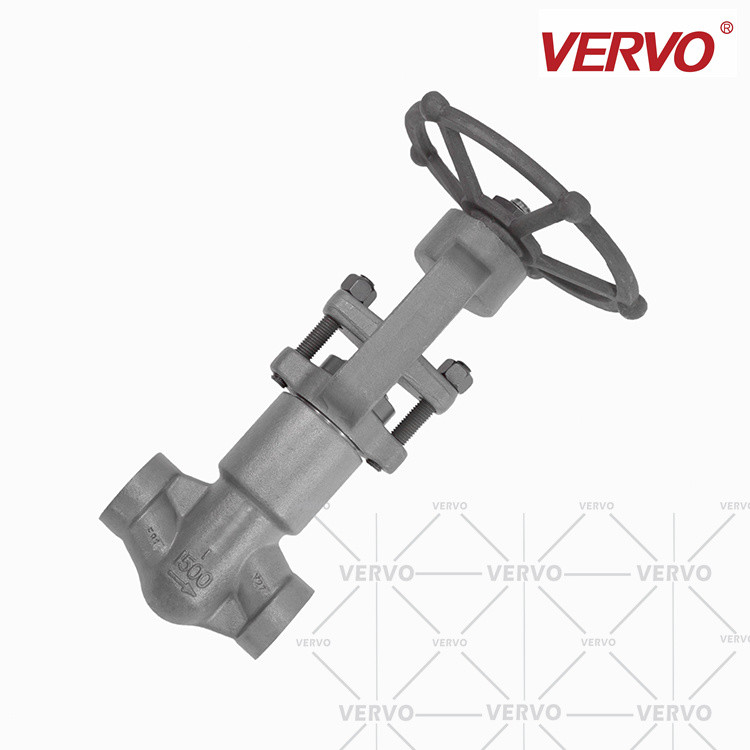

SW हैंडव्हील इंडस्ट्रियल ग्लोब वाल्व 1 इंच Dn25 1500lb A105n PSB प्रेशर सील बोनट

हाई प्रेशर ग्लोब वाल्व जाली स्टील A105n 1 इंच Dn25 1500lb PSB प्रेशर सील बोनट ग्लोब वाल्व SW हैंडव्हील

जाली इस्पात ग्लोब वाल्व

वर्वोजाली स्टील ग्लोब वाल्व तीन बोनट डिजाइनों में उपलब्ध हैं।पहला डिजाइन बोल्टेड बोनट है, जिसमें पुरुष-महिला संयुक्त, सर्पिल घाव गैसकेट, F304 / ग्रेफाइट में बनाया गया है।अनुरोध पर रिंग ज्वाइंट गैस्केट भी उपलब्ध हैं।दूसरा डिज़ाइन एक थ्रेडेड और सील वेल्डेड जोड़ के साथ वेल्डेड बोनट है।अनुरोध पर एक पूर्ण प्रवेश शक्ति वेल्डेड संयुक्त उपलब्ध है।तीसरा डिज़ाइन प्रेशर सील बोनट है, जिसमें थ्रेडेड और प्रेशर सील बोनट जॉइंट है।
ग्लोब वाल्व डिजाइन निर्माण और विशिष्टता।
वर्वोग्लोब वाल्व API602, BS5352 और ASME B16.34 के अनुरूप है।प्रत्येक का परीक्षण API598 के अनुसार किया जाता है, और अंकन प्रति MSS SP-25 है।

विशेष विवरण

1) वाल्व का आकार: 1/2 "~ 6"
2) लागू रेटिंग: एएसएमई 1500# ~ 2500#
3) तापमान: ५०० ℃ तक
4) कोड और मानक: एपीआई, बीएस, एएसएमई, एएसटीएम
ASME B16.11 / 16.25 / 16.34 / 16.5 . द्वारा डिज़ाइन किया गया
5) निर्माण
• अंत कनेक्शन: सॉकेट-वेल्डेड या निकला हुआ किनारा प्रकार
• पीएसबी (=प्रेशर-सील बोनट) प्रकार
• पूरी तरह उबाऊ
• मैनुअल या मोटर संचालित
(वायवीय, इलेक्ट्रिक, या हाइड्रोलिक)

त्वरित विवरण

पीएसबी ग्लोब वाल्व आयाम

CL900 ~ CL2500		प्रेशर सील बोनट (PSB), फुल पोर्ट (FP), आउटसाइड स्क्रू एंड योक (OS&Y), थ्रेड (एनपीटी), सॉकेट वेल्ड (एसडब्ल्यू), बट वेल्ड (बीडब्ल्यू)
आकार (एनपीएस)		एफपी	3/8	1/2	3/4	1	1-1 / 4	1-1 / 2	2
आमने सामने	CL900 CL1500	ली	140	140	140	140	178	178	२१६
	CL2500		१८२	१८२	१८२	१८२	232	232	२७२
हैंडव्हील व्यास	CL900 CL1500 CL2500	वू	160	160	160	160	180	180	200
कद	CL900 CL1500	एच	325	325	325	325	430	430	495
	CL2500		330	330	330	330	480	480	530
फ्लो पोर्ट व्यास		डी	8	13.5	17	22	28	34	42
वजन (किग्रा)	CL900 CL1500	पीएसबी	9	9	8.9	8.8	26	२५.६	45
	CL2500		12.3	12.3	11.6	1 1	26	२८.४	60
CL900 ~ CL2500		प्रेशर सील बोनट (PSB), फुल पोर्ट (FP), आउटसाइड स्क्रू एंड योक (OS&Y), निकला हुआ किनारा (आरएफ / आरटीजे)
आकार (एनपीएस)		एफपी	3/8	1/2	3/4	1	1-1 / 4	1-1 / 2	2
आमने सामने	CL900 CL1500	एल (आरएफ)		२१६	229	२५४	279	305	368
	CL2500			264	२७३	३०८	349	384	451
हैंडव्हील व्यास	CL900 CL1500 CL2500	वू		160	160	160	180	180	200
कद	CL900 CL1500	एच		325	325	325	430	430	495
	CL2500			330	330	330	480	480	530
फ्लो पोर्ट व्यास		डी		13.5	17	22	28	34	42
वजन (किग्रा)	CL900 CL1500	पीएसबी		11.9	13.7	१८	36.8	37	45
	CL2500			१३	17	22	30	42	58
आयाम और वजन केवल संदर्भ के लिए हैं और बिना किसी सूचना के परिवर्तन के अधीन हैं।
3. निकला हुआ किनारा वाल्व अभिन्न निकला हुआ किनारा द्वारा चूक कर रहे हैं;
4. अधिक आकार या आयामी जानकारी के लिए, कृपया हमारे बिक्री प्रतिनिधि से संपर्क करें।
