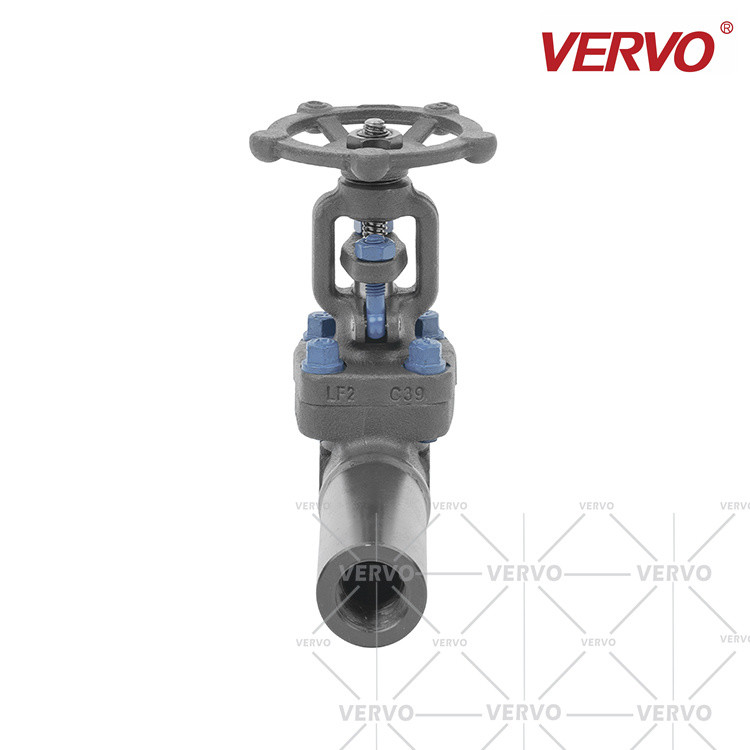

4 "विस्तारित ट्यूब धातु बैठे गेट वाल्व डीएन 25 800 एलबी वेल्डिंग पुप सीई एपीआई प्रमाणित:

विस्तारित ट्यूब गेट वाल्व मेटल सीटेड गेट वाल्व 800LB DN25 गेट वाल्व औद्योगिक वाल्व CE API प्रमाणित वेल्डिंग पुप

त्वरित विवरण

जाली कार्बन स्टील गेट वाल्व

• जाली कार्बन स्टील गेट वाल्व
• कक्षा 150/300/600/800/900/1500/2500/4500
• छोटा बंदरगाह/पूर्ण बंदरगाह
• जाली (A105, LF2, F5, F11, F22, A182 F304 (L), F316 (L), F347, F321, F51, F53, F55, F60), मिश्र धातु 20, मोनेल, इनकोनल, हास्टेलॉय, C95800 में उपलब्ध है।
• एएसएमई बी16.34
• अधिकतम दबाव १९७५ पीएसआई
• अधिकतम तापमान 850
• बोल्टेड बोनट/वेल्डेड बोनट/प्रेशर सील बोनट
• एपीआई 602 /बीएस5352/ एपीआई 598
• एनएसीई MR0175
• आकार 1/2" - 4"

विशेषतायें एवं फायदे

दो प्रकार:

यह वाल्व एक विस्तारित शरीर या एक एकीकृत रूप से प्रबलित विस्तारित शरीर (आईआरईबी) के साथ उपलब्ध है।
विस्तारित बॉडी गेट वाल्व में एक वेल्डेड या थ्रेडेड कनेक्शन होता है और इसका उपयोग वेंट, नालियों या टेकऑफ़ लाइनों और इंस्ट्रूमेंटेशन के लिए दबाव वाहिकाओं और हेडर लाइनों के दोहन के लिए किया जाता है।
● यह भी उपलब्ध है: वेंट्स, ड्रेन और इंस्ट्रूमेंट रूट वॉल्व के लिए विस्तारित बॉडी असेंबली।

CL800	बोल्ट बोनट (बीबी)/वेल्डिंग बोनट (डब्ल्यूबी), पोर्ट (आरपी) / पूर्ण पोर्ट (एफपी), बाहरी पेंच और योक (ओएस एंड वाई), थ्रेड (एनपीटी), सॉकेट वेल्ड (एसडब्ल्यू), बट वेल्ड (बीडब्ल्यू),
आकार (एनपीएस)	आरपी	1/2	3/4	1	1-1 / 4	1-1 / 2	2	2-1 / 2
	एफपी	3/8	1/2	3/4	1	1-1 / 4	1-1 / 2	2
आमने - सामने	ली	79	९२	111	१२०	१२०	140	178
हैंडव्हील व्यास	वू	100	100	125	160	160	180	200
ऊंचाई	एच	165	169	207	२३०	249	२८३	333
फ्लो पोर्ट व्यास	डी	10.3	13.5	१८	२३	29	36	45
वजन (किग्रा)	बी बी	२.२	२.४	4.1	5.5	7.5	10	19
	पश्चिम बंगाल	२.१	२.३	4	5.5	7.3	9.5	18.5
CL900 ~ CL1500	बोल्ट बोनट (बीबी) / वेल्डिंग बोनट (डब्ल्यूबी), पोर्ट (आरपी) / पूर्ण पोर्ट (एफपी), बाहरी पेंच और योक (ओएस एंड वाई), थ्रेड (एनपीटी), सॉकेट वेल्ड (एसडब्ल्यू), बट वेल्ड (बीडब्ल्यू) को कम करें
आकार (एनपीएस)	आरपी	1/2	3/4	1	1-1 / 4	1-1 / 2	2	2-1 / 2
	एफपी	3/8	1/2	3/4	1	1-1 / 4	1-1 / 2	2
आमने - सामने	ली	९२	111	१२०	१२०	140	178
हैंडव्हील व्यास	वू	100	125	160	160	180	200
ऊंचाई	एच	169	207	२३०	249	२८३	333
फ्लो पोर्ट व्यास	डी	10.3	13.5	१८	२३	29	36
वजन (किग्रा)	बी बी	२.४	4.1	6.2	6.2	8.7	12.5
	पश्चिम बंगाल	२.२	4	6	6	8.5	12
CL2500	वेल्डिंग बोनट (WB), पोर्ट (आरपी) / पूर्ण पोर्ट (एफपी), बाहरी पेंच और योक (ओएस एंड वाई) को कम करें, थ्रेड (एनपीटी), सॉकेट वेल्ड (एसडब्ल्यू), बट वेल्ड (बीडब्ल्यू)
आकार (एनपीएस)	आरपी	3/8	1/2	3/4	1	1-1 / 4	1-1 / 2	2
आमने - सामने	ली		१२०	१२०	१२०	140	178	178
हैंडव्हील व्यास	वू		160	160	160	180	200	200
ऊंचाई	एच		२३०	२३५	249	२८३	333	333
फ्लो पोर्ट व्यास	डी		10.3	13.5	१८	२३	29	36
वज़न (किलोग्राम)	पश्चिम बंगाल		6.5	6.5	6.5	9	१३	१३
