| उत्पत्ति के प्लेस: | लिशुई, झेजियांग |
|---|---|
| ब्रांड नाम: | VERVO |
| प्रमाणन: | API/ISO/CE |
| मॉडल संख्या: | H41W-150LB-DN50 |
| न्यूनतम आदेश मात्रा: | 1 |
| पैकेजिंग विवरण: | प्लाईवुड मामले |
| प्रसव के समय: | 30 |
| भुगतान शर्तें: | टी / टी, एल / सी, डी / पी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | 400000 |
| डिजाइन मानक: | एपीआई६०२/बीएस५३५२ | शरीर पदार्थ:: | मिश्र धातु 20/UNS N08020 |
|---|---|---|---|
| औसत व्यास: | 2 इंच/डीएन50 | दबाव: | £ 150 |
| कनेक्शन समाप्त करें।: | सॉकिट वेल्डिंग | आमने सामने: | फैक्टरी एसटीडी |
| परीक्षण और निरीक्षण: | एपीआई 598 |

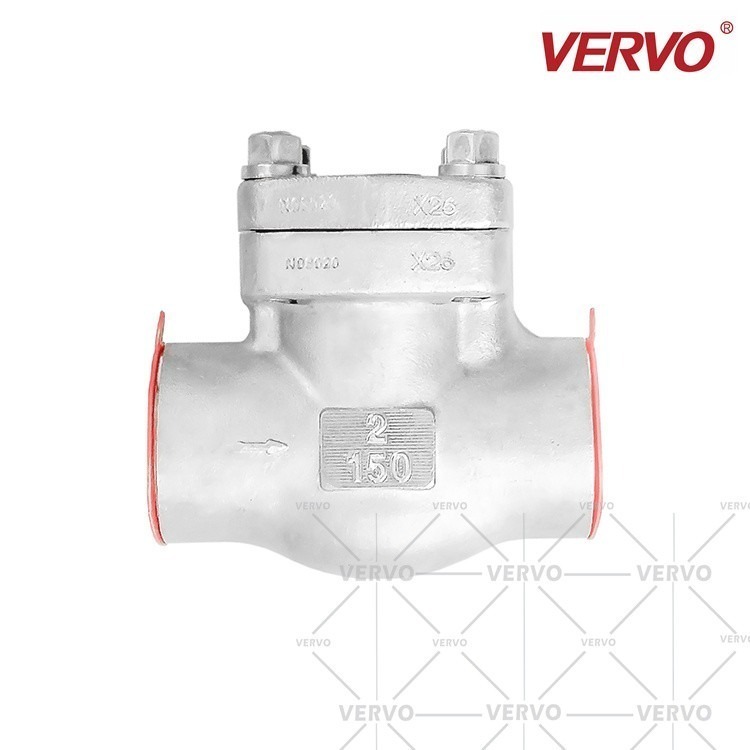

2 इंच ALLOY20 जाली स्विंग चेक वाल्व फोर्ज DN50 150LB SW Nrv चेक वाल्व UNS N08020 सॉकेट वेल्ड स्विंग चेक वाल्व
| मद | वाल्व जांचें |
| प्रमाणीकरण | आईएसओ 9 001, आईएसओ 14001, आईएसओ 18001, टीएस, सीई, एपीआई |
| ब्रांड | वर्वो |
| मॉडल संख्या | H61W-150LB-DN50 |
| पोर्ट आकार | 2 '' डीएन 50 |
| संरचना प्रकार | लिफ्ट / स्विंगचेक वाल्व |
| दबाव | £ 150 |
| तापमान | -29-429डिग्री |
| कनेक्शन फॉर्म | सॉकिट वेल्डिंग |
| सामग्री | मिश्र धातु 20 / UNS N08020 |
| विशेषता | आसान जुदा करना |
जाली स्टील चेक वाल्व
वर्वो जाली स्टील चेक वाल्व कार्बन, स्टेनलेस स्टील, डुप्लेक्स स्टेनलेस स्टील, मिश्र धातु और अन्य विशेष सामग्री की एक विस्तृत श्रृंखला में स्विंग प्रकार, लिफ्ट प्रकार, बोल्ट बोनट और वेल्डेड बोनट डिजाइन में पेश किए जाते हैं।VERVO जाली स्टील चेक वाल्व API 602 डिज़ाइन के अनुसार निर्मित होते हैं।
जाली चेक वाल्व एकल डिस्क प्रदान करना है।माध्यम के बल के साथ, डिस्क निश्चित पिन शाफ्ट के चारों ओर स्वचालित रूप से खुल या बंद हो जाएगी।जब मीडिया प्रवाह को रोक देता है, तो डिस्क अपने बल पर बंद हो जाएगी।पूरी प्रक्रिया में कोई मैनुअल हस्तक्षेप शामिल नहीं है।
चेक वाल्व मुख्य रूप से मीडिया रिवर्स फ्लो को रोकने और केवल मीडिया चैनलों के एकतरफा प्रवाह को सुनिश्चित करने के लिए है।यह दुर्घटनाओं को रोकता है जबकि पाइपलाइन माध्यम में बिजली की अचानक हानि जैसे पंप क्षति जैसे बिजली उपकरण, और बिजली स्रोत के खिलाफ मध्यम रिजर्व प्रवाह।
उत्पाद रेंज
आकार एनपीएस 1/2 से एनपीएस 4
कक्षा ८०० से कक्षा २५००
सामग्री
जाली (A105, LF2, F5, F11, F22, A182 F304 (L), F316 (L), F347, F321, F51), मिश्र धातु 20, मोनेल, इनकोनल, हास्टेलॉय, C95800 में उपलब्ध है
डिज़ाइन विशेषताएँ
एसडब्ल्यू, एनपीटी, आरएफ या बीडब्ल्यू
बाहरी पेंच और योक (OS&Y)
बोल्टेड बोनट, वेल्डेड बोनट या प्रेशर सील बोनट
डिजाइन मानक
एपीआई 602, एएसएमई बी16.34 . के अनुसार डिजाइन और निर्माण
ASME B16.11 (SW), ASME B1.20.1 (NPT), ASME B16.5 (RF, RTJ) के अनुसार कनेक्शन समाप्त करें
एपीआई 598 . के अनुसार परीक्षण और निरीक्षण
NACE MR-0175, NACE MR-0103, ISO 15848, API 624 के अनुसार भी उपलब्ध है
आयाम और वजन (चेक वाल्व - स्विंग प्रकार)
| CL800 | बोल्ट कवर (बीसी) / वेल्डिंग कवर (डब्ल्यूसी) पोर्ट (आरपी) / पूर्ण पोर्ट (एफपी) कम करें थ्रेड (एनपीटी), सॉकेट वेल्ड (एसडब्ल्यू), बट वेल्ड (बीडब्ल्यू) |
|||||||
| आकार (एनपीएस) | आरपी | 1/2 | 3/4 | 1 | 1-1 / 4 | 1-1 / 2 | 2 | 2-1 / 2 |
| एफपी | 3/8 | 1/2 | 3/4 | 1 | 1-1 / 4 | 1-1 / 2 | 2 | |
| आमने सामने | ली | 79 | ९२ | 111 | १२० | १२० | 140 | |
| कद | एच | 55 | 60 | 80 | 90 | 100 | 105 | |
| फ्लो पोर्ट व्यास |
डी | 10.5 | 13.5 | 17 | 22 | 28 | 34 | |
| वजन (किग्रा) | बी बी | १.८ | 2 | 3.8 | 4.5 | 5.5 | 9 | |
| पश्चिम बंगाल | १.७ | 1.9 | 3.6 | 4.3 | 5.3 | 8.7 | ||
|
||||||||
| CL900 CL1500 | बोल्ट कवर (बीसी) / वेल्डिंग कवर (डब्ल्यूसी) पोर्ट (आरपी) / पूर्ण पोर्ट (एफपी) कम करें थ्रेड (एनपीटी), सॉकेट वेल्ड (एसडब्ल्यू), बट वेल्ड (बीडब्ल्यू) |
|||||||
| आकार (एनपीएस) | आरपी | 1/2 | 3/4 | 1 | 1-1 / 4 | 1-1 / 2 | 2 | 2-1 / 2 |
| एफपी | 3/8 | 1/2 | 3/4 | 1 | 1-1 / 4 | 1-1 / 2 | 2 | |
| आमने सामने | ली | ९२ | 111 | १२० | १२० | 140 | 178 | |
| कद | एच | 60 | 80 | 90 | 100 | 105 | 115 | |
| फ्लो पोर्ट व्यास |
डी | 10.5 | 13.5 | 17 | 22 | 28 | 34 | |
| वजन (किग्रा) | बी बी | 2 | 3.9 | 4.5 | 5.5 | 9 | 16 | |
| पश्चिम बंगाल | 1.9 | 3.6 | 4.3 | 5.3 | 8.7 | 15.5 | ||
|
||||||||
| CL2500 | वेल्डिंग कवर (WC), पोर्ट (आरपी) / पूर्ण पोर्ट (एफपी) कम करें थ्रेड (एनपीटी), सॉकेट वेल्ड (एसडब्ल्यू), बट वेल्ड (बीडब्ल्यू) |
|||||||
| आकार (एनपीएस) |
आरपी | 3/8 | 1/2 | 3/4 | 1 | 1-1 / 4 | 1-1 / 2 | 2 |
| आमने सामने | ली | १२० | १२० | १२० | 140 | 178 | 178 | |
| कद | एच | 90 | 100 | 105 | 115 | 115 | 115 | |
| फ्लो पोर्ट व्यास |
डी | 10.5 | 13.5 | 17 | 22 | 28 | 34 | |
| वज़न (किलोग्राम) |
पश्चिम बंगाल | 4.5 | 5.5 | 9 | 16 | 23 | 23 | |
